Quali sono i metodi di ispezione per le flange destinate all'industria petrolifera e del gas?

In qualità di fornitore affidabile di flange per petrolio e gas, garantire la qualità e l'affidabilità dei nostri prodotti è la nostra massima priorità. Nell'industria del petrolio e del gas, le flange svolgono un ruolo cruciale nel collegamento di tubi, valvole, pompe e altre apparecchiature, rendendole componenti essenziali per il funzionamento sicuro ed efficiente di vari sistemi. Pertanto, sono necessari metodi di ispezione rigorosi per garantire che le nostre flange soddisfino gli standard e le specifiche più elevati. In questo post del blog esploreremo alcuni dei principali metodi di ispezione per le flange del settore petrolifero e del gas.

Ispezione visiva

L'ispezione visiva è il metodo più semplice e comunemente utilizzato per esaminare le flange di petrolio e gas. Implica un esame approfondito della superficie, delle dimensioni e dell'aspetto generale della flangia. Durante l'ispezione visiva, gli ispettori cercano eventuali segni di danno, come crepe, graffi, ammaccature o corrosione. Controllano inoltre le dimensioni della flangia, inclusi diametro, spessore, dimensione dei fori dei bulloni e spaziatura, per garantire che siano conformi alle specifiche richieste.

L'ispezione visiva può essere eseguita ad occhio nudo o con l'ausilio di lenti di ingrandimento o microscopi per un esame più dettagliato. Viene generalmente eseguito in varie fasi del processo di produzione, dall'ispezione delle materie prime all'ispezione del prodotto finale. Rilevando tempestivamente eventuali difetti visibili, l'ispezione visiva aiuta a prevenire la produzione di flange di qualità inferiore e garantisce che ai nostri clienti vengano consegnati solo prodotti di alta qualità.

Controllo dimensionale

L'ispezione dimensionale è un altro aspetto critico del controllo qualità della flangia. Implica la misurazione delle varie dimensioni della flangia utilizzando strumenti di misurazione di precisione, come calibri, micrometri e misuratori di altezza, per garantire che soddisfino le tolleranze specificate. Nell'industria petrolifera e del gas, anche la minima deviazione dalle dimensioni richieste può causare perdite, adattamento non corretto o altri problemi di sicurezza, pertanto è essenziale un'ispezione dimensionale accurata.

Oltre alla misurazione delle dimensioni di base, l'ispezione dimensionale può includere anche il controllo della planarità, del parallelismo e della concentricità della flangia. Queste caratteristiche geometriche sono cruciali per garantire il corretto allineamento e tenuta quando la flangia viene installata in una tubazione o in altre apparecchiature. Utilizzando tecniche e apparecchiature di misurazione avanzate, possiamo garantire che le nostre flange soddisfino i requisiti dimensionali più severi e forniscano una connessione affidabile per le applicazioni dei nostri clienti.

Controlli non distruttivi (NDT)

I metodi di test non distruttivi (NDT) vengono utilizzati per rilevare difetti interni nelle flange di petrolio e gas senza danneggiare il materiale. Questi metodi sono particolarmente importanti per identificare difetti nascosti, come crepe, porosità o inclusioni, che potrebbero non essere visibili durante l'ispezione visiva. Alcuni dei metodi NDT comunemente utilizzati per l'ispezione delle flange includono:

• Test con particelle magnetiche (MT): Questo metodo viene utilizzato per rilevare difetti superficiali e vicini alla superficie nei materiali ferromagnetici, come le flange in acciaio al carbonio. Si tratta di applicare un campo magnetico alla flangia e quindi di cospargere particelle di ferro sulla superficie. Se sono presenti difetti, il campo magnetico verrà distorto, provocando l'accumulo di particelle di ferro nel sito del difetto, rendendolo visibile.
• Test con liquidi penetranti (PT): Il test con liquidi penetranti viene utilizzato per rilevare difetti superficiali in materiali non porosi, come flange in acciaio inossidabile e acciaio legato. Implica l'applicazione di un liquido penetrante sulla superficie della flangia, permettendogli di penetrare in eventuali difetti superficiali e quindi rimuovendo il penetrante in eccesso. Viene poi applicato uno sviluppatore che fa uscire il penetrante dai difetti rendendoli visibili.
• Test ad ultrasuoni (UT): I test a ultrasuoni utilizzano onde sonore ad alta frequenza per rilevare difetti interni nelle flange. Le onde sonore vengono trasmesse nella flangia e eventuali difetti causeranno la riflessione delle onde, che possono essere rilevate da un trasduttore. Il test ad ultrasuoni può rilevare sia difetti superficiali che interni ed è particolarmente efficace per rilevare crepe e altre discontinuità nel materiale.
• Esami radiografici (RT): I test radiografici utilizzano raggi X o raggi gamma per creare un'immagine della struttura interna della flangia. Questo metodo viene utilizzato per rilevare difetti interni, come crepe, porosità o inclusioni, che non sono visibili sulla superficie. Il test radiografico è un metodo più complesso e costoso rispetto ad altri metodi NDT, ma fornisce informazioni dettagliate sulle condizioni interne della flangia.

Test sui materiali

Il test dei materiali è una parte importante dell'ispezione delle flange per garantire che le flange siano realizzate con i materiali corretti e soddisfino le proprietà meccaniche e chimiche richieste. I test sui materiali possono includere quanto segue:

• Analisi chimica: L'analisi chimica viene utilizzata per determinare la composizione chimica del materiale della flangia. Questo viene in genere fatto utilizzando tecniche come la spettroscopia o l'analisi chimica umida. Analizzando la composizione chimica, possiamo garantire che le flange siano realizzate con la lega corretta e soddisfino le specifiche richieste in termini di resistenza alla corrosione, resistenza e altre proprietà.
• Prove meccaniche: Le prove meccaniche vengono utilizzate per valutare le proprietà meccaniche del materiale della flangia, come resistenza alla trazione, resistenza allo snervamento, allungamento e durezza. Questi test vengono generalmente eseguiti utilizzando una macchina di prova universale e altre apparecchiature specializzate. Eseguendo test meccanici, possiamo garantire che le flange abbiano la resistenza e la durata necessarie per resistere alle condizioni operative dell'industria petrolifera e del gas.
• Analisi microstrutturale: L'analisi microstrutturale viene utilizzata per esaminare la struttura interna del materiale della flangia a livello microscopico. Ciò può fornire informazioni preziose sulla dimensione dei grani del materiale, sulla composizione della fase e su altre caratteristiche microstrutturali che possono influenzarne le proprietà meccaniche e le prestazioni. L'analisi microstrutturale viene generalmente eseguita utilizzando un microscopio metallurgico e altre tecniche di imaging avanzate.

Test di pressione

Il test di pressione è un passaggio fondamentale nell'ispezione delle flange di petrolio e gas per garantire che possano resistere alle pressioni e alle temperature di esercizio nella tubazione o in altre apparecchiature. Il test di pressione prevede il sottoporre la flangia a una pressione specifica per un certo periodo di tempo e il monitoraggio di eventuali perdite o altri segni di guasto.

Esistono diversi tipi di metodi di prova della pressione, inclusi test idrostatici e test pneumatici. I test idrostatici utilizzano acqua o un altro liquido come mezzo di prova, mentre i test pneumatici utilizzano aria o un altro gas. Ciascun metodo presenta vantaggi e svantaggi e la scelta del metodo dipende dall'applicazione e dai requisiti specifici.

Durante il test di pressione, la flangia viene generalmente installata in un dispositivo di prova e collegata a una fonte di pressione. La pressione viene quindi aumentata gradualmente fino alla pressione di prova specificata e mantenuta per un certo periodo di tempo. La flangia viene quindi attentamente ispezionata per individuare eventuali segni di perdite, come bolle o gocce di liquido, e per eventuali segni di deformazione o danneggiamento. Se vengono rilevate perdite o altri problemi, la flangia viene riparata o sostituita secondo necessità prima di essere messa in servizio.

Conclusione

In conclusione, l'ispezione delle flange per petrolio e gas è un processo fondamentale che garantisce la qualità, l'affidabilità e la sicurezza di questi componenti essenziali nell'industria del petrolio e del gas. Utilizzando una combinazione di ispezione visiva, ispezione dimensionale, test non distruttivi, test sui materiali e test di pressione, siamo in grado di rilevare e correggere tempestivamente eventuali difetti o problemi, prima che causino problemi sul campo.

In qualità di fornitore leader diFlange per petrolio e gas, ci impegniamo a fornire ai nostri clienti prodotti della massima qualità che soddisfano o superano gli standard del settore. Il nostro team esperto di ingegneri e tecnici utilizza apparecchiature e tecniche di ispezione all'avanguardia per garantire che ogni flangia che produciamo venga accuratamente testata e ispezionata prima che lasci la nostra struttura.

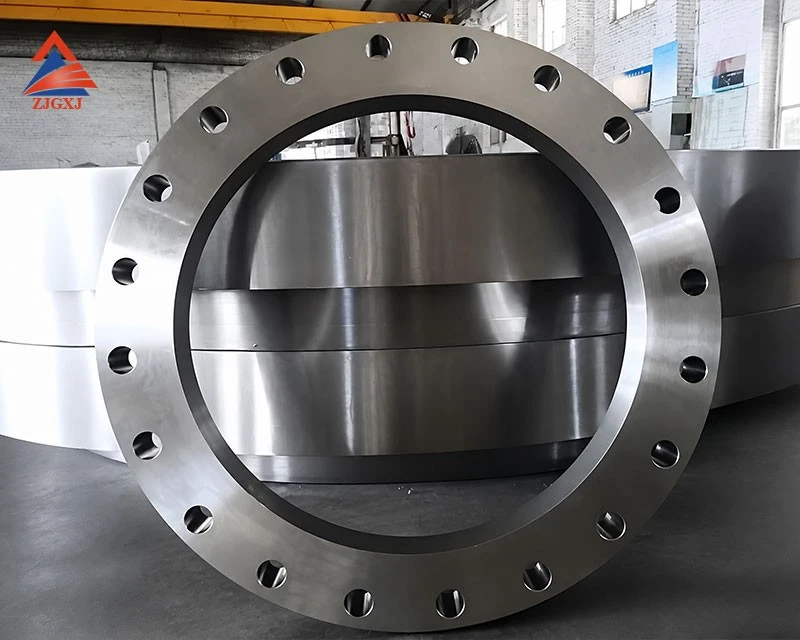

Se cerchi l'alta qualitàFlange forgiate petrolchimiche,Flange tecniche,Flange del recipiente a pressione, OFlange industriali, vi invitiamo a contattarci per ulteriori informazioni. Il nostro team di esperti sarà felice di aiutarti a selezionare le flange giuste per la tua applicazione specifica e fornirti un preventivo competitivo.
