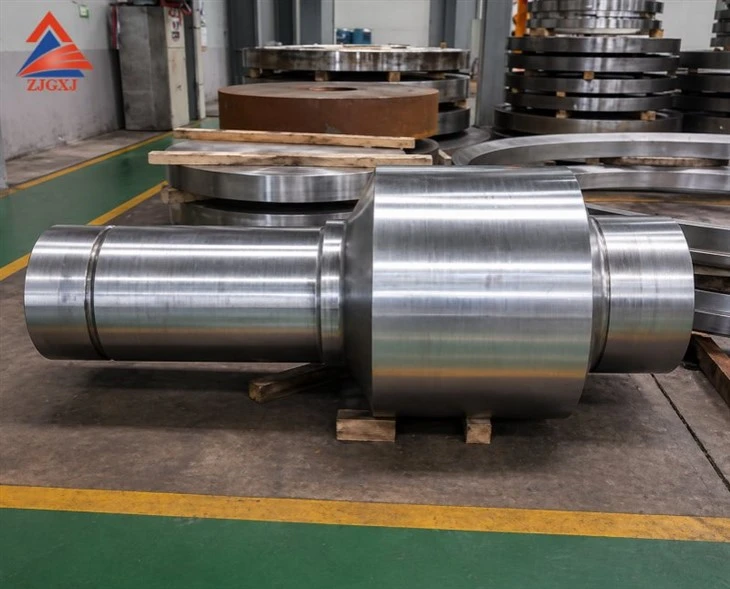

Albero principale della turbina eolica

L'albero principale della turbina eolica è il componente strutturale principale della trasmissione di una turbina eolica, posizionato tra il mozzo del rotore e il cambio o il sistema del generatore. È responsabile della trasmissione di una coppia estremamente elevata e fluttuante generata dalla pressione del vento sulle pale, supportando contemporaneamente i carichi flettenti derivanti dal peso del rotore e dalle forze aerodinamiche.

A differenza degli alberi di trasmissione generali utilizzati nei sistemi ausiliari, l'albero principale funziona come un'interfaccia energetica di carico critico-nelle turbine eoliche sia onshore che offshore. Un suo guasto può influenzare direttamente l’intero funzionamento della turbina, rendendo l’integrità del materiale e la qualità della forgiatura essenziali in ogni fase della produzione.

Presso Zhangjiagang Xinjie Forging Co., Ltd., produciamo alberi principali di turbine eoliche forgiati specificatamente per sistemi di energia eolica a carico pesante, dove la resistenza alla fatica, l'uniformità strutturale e la stabilità a lungo termine sono requisiti ingegneristici chiave.

Ruolo ingegneristico dell'albero principale di una turbina eolica

In una trasmissione di energia eolica, l'albero principale non è solo una parte rotante-è una struttura di transizione del carico.

Deve gestire contemporaneamente:

• Elevato trasferimento di coppia dalle pale del rotore
• Sollecitazione di flessione continua dovuta al peso del rotore
• Impatto del carico del vento variabile
• Compensazione del disallineamento tra mozzo e cambio

Questa combinazione di condizioni di sollecitazione crea un comportamento a fatica complesso, motivo per cui in questa applicazione viene ampiamente utilizzato l'acciaio legato forgiato con flusso di grano controllato.

Presso Zhangjiagang Xinjie Forging Co., Ltd., la produzione dell'albero principale si basa sulla forgiatura a stampo aperto-con un rigoroso controllo della deformazione per garantire un flusso continuo di metallo lungo l'asse dell'albero.

Le fasi chiave della produzione includono:

Selezione delle materie prime testate ad ultrasuoni

• Deformazione di riscaldamento e forgiatura multi-fase
• Raffreddamento controllato e trattamento termico (Q&T)
• Lavorazioni di sgrossatura per la stabilizzazione strutturale
• Lavorazione di precisione per allineamento e adattamento
• Correzione e ispezione finale della rettilineità

Per alberi rotori di grandi dimensioni, il mantenimento della continuità interna della struttura del grano è più importante dell'aspetto esterno. Ciò influisce direttamente sulla durata a fatica sotto milioni di carichi ciclici.

Poiché l'albero principale è esposto a carichi di torsione e flessione alternati, la selezione del materiale si concentra sulla resistenza alla fatica e alla frattura piuttosto che sulla sola resistenza statica.

I materiali comuni utilizzati includono:

• 34CrNiMo6
• 42CrMo
• 40CrNiMo
• AISI4140
• AISI4340

Questi materiali sono selezionati per:

• Elevata resistenza alla fatica sotto carico ciclico
• Tenacità stabile a temperature variabili
• Resistenza alla propagazione delle cricche
• Lunga durata in ambienti offshore

La fornitura e la lavorazione dei materiali sono controllate in base alle specifiche EN, ASTM, DIN e ISO-correlate.

Nelle applicazioni offshore, l'albero è inoltre esposto a maggiori stress da corrosione e umidità, richiedendo strategie di controllo dei materiali e della superficie più rigorose.

Se ti stai rivolgendo a un produttore di alberi principali di turbine eoliche per sistemi di trasmissione del rotore, Zhangjiagang Xinjie Forging Co., Ltd. fornisce soluzioni di forgiatura personalizzate basate su disegni tecnici, condizioni di carico e specifiche di progetto.

Supportiamo la produzione OEM, alberi sostitutivi e progetti di forgiatura di trasmissioni per energia eolica su larga scala-per clienti globali di energia rinnovabile.
